【检测案例】江苏某500kV输电工程紫外检测案例 无人机电力巡检 紫外成像仪

（一）检测背景

2025年6月，蔚云光电工程师受到相关单位委托，携带蔚云光电自主研发的VY-SUV40D四合一紫外智能载荷及VY-NovoCAM手持式多通道紫外成像仪，来到江苏省某市对一座500kV输电杆塔进行检测。

（二）需求分析

现状： 该输电工程已投运超过20年，近日，运维人员在巡检时听到铁塔上方存在异响，但使用现有手段未能发现异常。当前，客户单位主要使用无人机搭载可见光相机和红外相机载荷对输电线路进行巡检，巡检作业依据《中华人民共和国电力行业标准-盘形悬式瓷绝缘子零值红外检测方法》等开展。

需求： 客户单位认为，红外成像画面复杂不便于观察，可见光相机又需要肉眼仔细观察，当前巡检效率严重受限，且仍依赖主观经验判断，亟需一种能够兼具巡检效率和缺陷检出率的新型巡检技术。

（三）检测概要

概述： 检测场景：本次检测针对江苏省某市的一座500kV输电杆塔及其周边线路，耗时约20分钟。 接测结果：本次检测共测出一般缺陷1个，中度缺陷2个，危急缺陷0个。

（四）检测情况

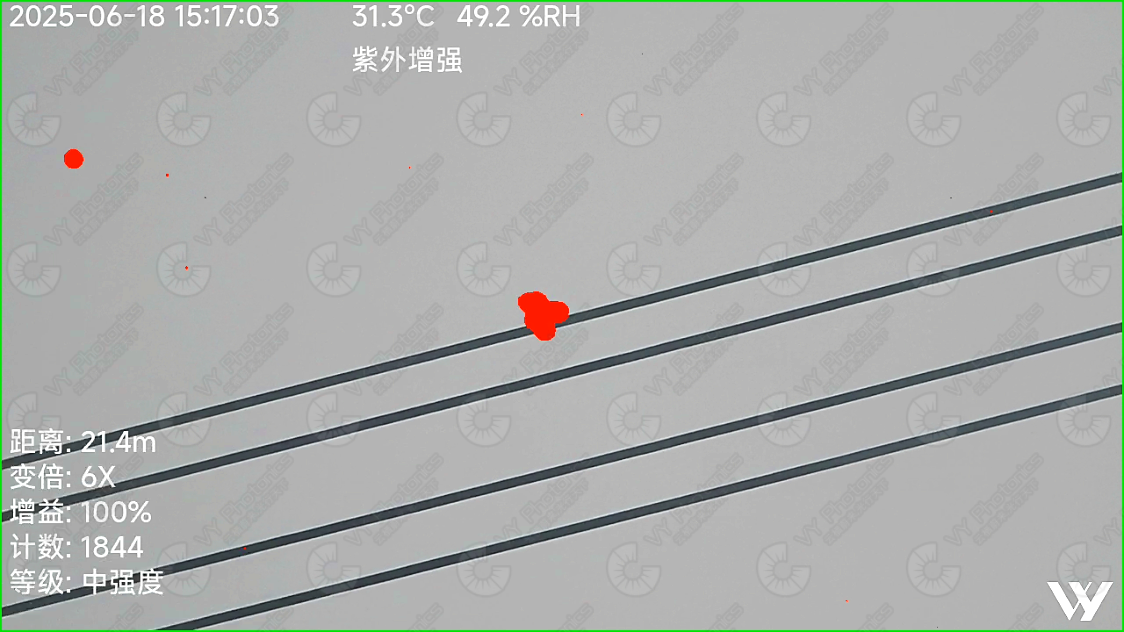

检测异常情况1

检测图像：

检测异常情况2

检测图像：

检测异常情况3

检测图像：

检测异常情况4

检测图像：

更多检测照片

（五）结论与展望

用户反馈：

客户单位认为紫外产品基于检测放电伴生紫外光将放电可视化的技术原理可以非常醒目地检测出缺陷，在超高压输电工程中可以有效提升巡检效率。另一方面，紫外和红外为运维人员提供了多维度检测缺陷、交叉验证的功能，有效提高了缺陷检出率的同时，降低了错检、漏检的概率。

经济效益：

本次检测通过将放电产生的紫外光子数量化，定义了放电缺陷的等级，为客户减少停电检修次数1次，减少停电带来的直接经济损失约400万元。 另外，因为通过紫外产品检查出了有缺陷的具体设备及部位，可有效减少后期技改费用约10万元。

社会效益：

• 本次检测地点位于人口稠密的江苏省，被检测500kV塔基为当地已投入运行超过20年的重要输电工程。 本次检测帮助运维人员及时发现输电风险，规避了因金具损坏造成的非计划停运事故；
• 通过光子量化给出了非急性缺陷的判定，规避了紧急停电检修作业至少1次。

从以上两个方面保障了当地居民的用电可靠性，助力维护电力单位与用电户之间的和谐互信生态。
