【检测案例】 山西省某110kV变电站检测_电网巡检案例

测试对象：山西省某110kV变电站    测试时间：2024.9.19

使用设备：

手持式多通道成像仪VY-NovoCAM

测试工况：

环境温度：35.4℃     环境湿度：42.5%RH            风速：无风

测试结果：

测试距离：8.05m

红外最高温度：47℃

紫外增益：100%

紫外光子数：34

电晕现象：无

电流异常声：无

测试图像：

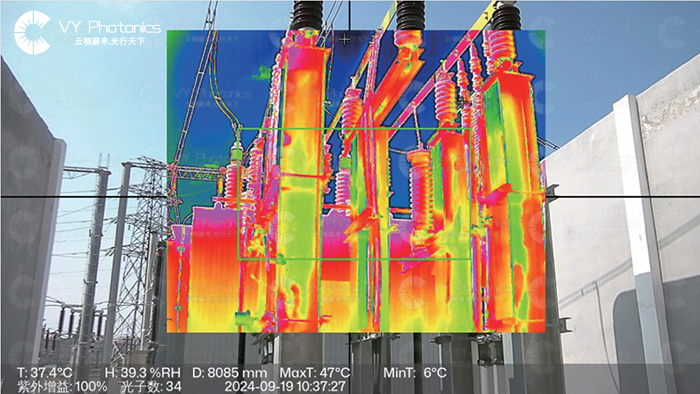

图一 紫外+红外+可见光 多光融合图像

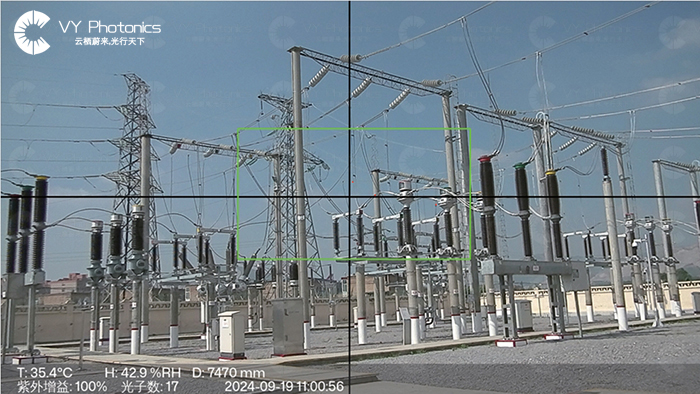

图二 紫外+可见光图像

结论：

本次测试环境为高温天气，接近正午，空气中存在微量光子。

图一为紫外+红外+可见光 多光融合图像，图二为紫外和可见光图像，绿框范围为紫外镜头检测区域，经手持式多通道成像仪反复检测下，此设备无明显光斑出现，无电弧电晕现象，无异常电流声。检测温度在正常范围内，增益最大时紫外光子数为正常数值，没有达到缺陷时该有的数值等级，故此设备维护良好，无需维修或更换。
